Situation Géographique

Site de « Wandmillen » au Nord de Dippach

Nature des prestations

- Etudes d’avant-projet sommaire
- Etudes d’avant-projet détaillé
- Etudes d’exécution et de stabilité
- Calcul des masses
- Devis estimatif détaillé
- Dossier de soumission avec cahier des charges et bordereau des prix
- Demandes de renseignements et/ou d’autorisations
- Plans d’exécution
- Contrôle technique et spécial des travaux
- Assistance technique
- Coordination en matière de sécurité et de santé
- Direction générale du projet

Intervenants

Maître d’ouvrage :
Administration Communale de Dippach
Architecte :
Paul Bretz Architectes
Bureau d’études :
- TR-Engineering (génie civil, génie technique, direction des travaux, coordination sécurité/santé)
- Spedener Consulting (techniques spéciales)
Entreprises :
- BamLux (gros-œuvre)
- Prowatec (équipements électromécaniques)
- Peter Spieleder (étanchéité des chambres d’eau)

Description des principales caractéristiques

Le projet concerne la construction d’un château d’eau comprenant un réservoir bas (volume de stockage de 1.200 m3 distribué sur deux chambres) et un réservoir haut (volume de stockage de 400 m3 distribué sur deux chambres) qui sont tous les deux en communication. Le niveau supérieur et le niveau inférieur de l’eau dans les bassins sont strictement définis pour garantir la pression d’eau nécessaire. Les deux bassins doivent bien entendu être accessibles pour leur maintenance et une terrasse panoramique était également prévue.

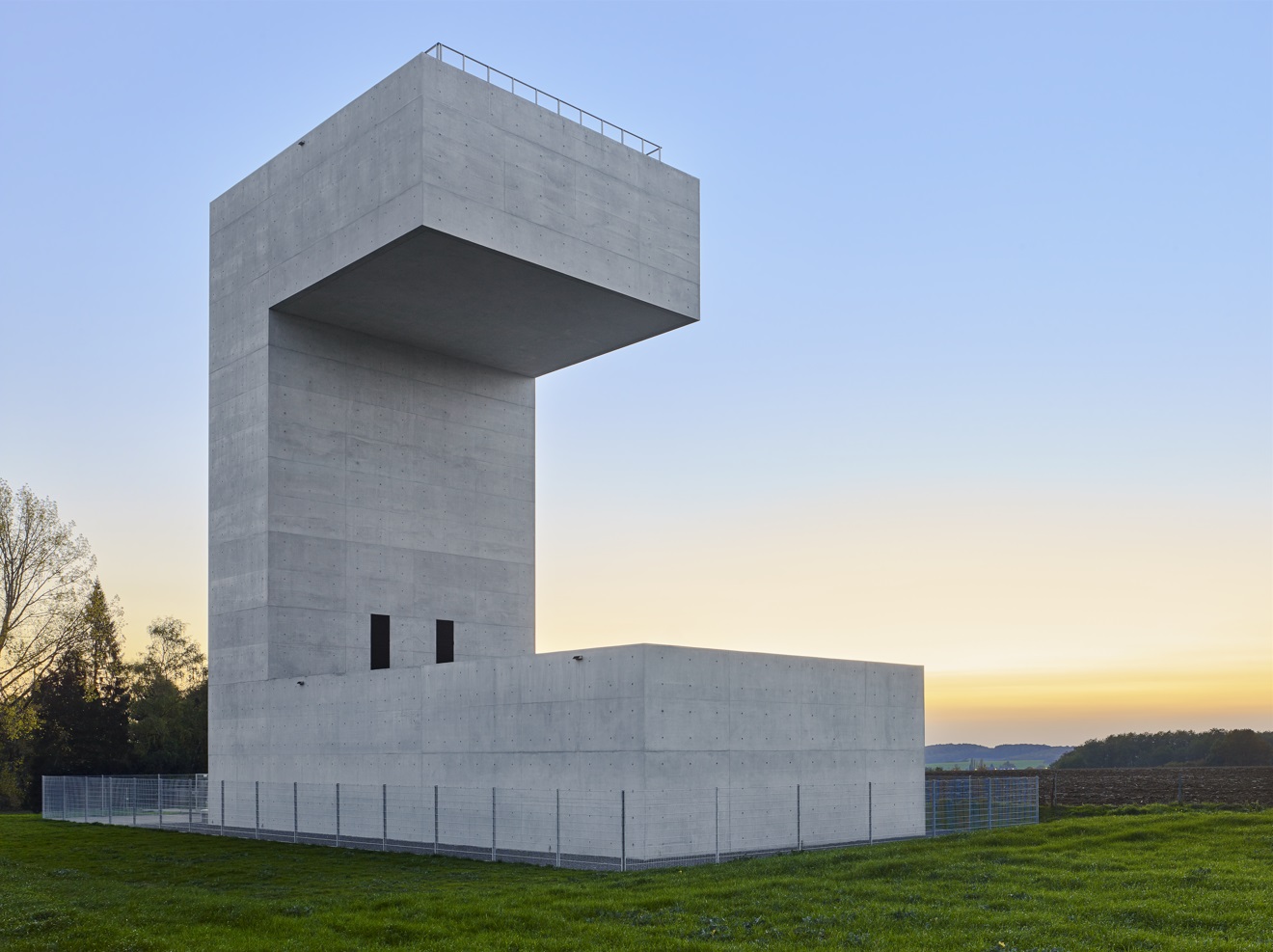

La construction du château d’eau en béton architectonique impressionne par sa forme épurée et esthétique, mais en même temps insolite et dynamique grâce à un porte-à-faux excentré par rapport à deux parallélépipèdes rectangulaires connectés. Le bâtiment a été construit au moyen d’un coffrage grimpant et des ancrages passifs et actifs dans la dalle du bassin inférieur, la couverture du réservoir supérieur et le mur extérieur de la cage d’escalier. Les torons sont tirés avec une force de 81,6 t de l’intérieur vers l’extérieur d’un côté à l’horizontal au bout de la couverture du réservoir supérieur et de l’autre côté à l’horizontal et vertical à l’angle de la cage d’escalier et de la dalle du bassin inférieur.

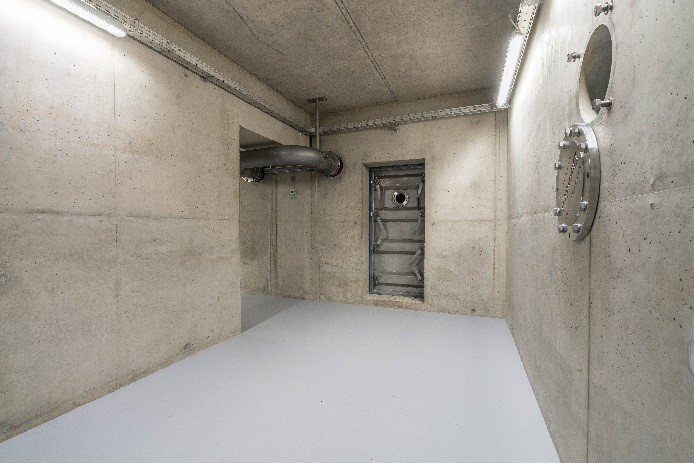

La conception architectonique du château d’eau ne permet pas d’isolation extérieure ; par conséquent une étanchéité intérieure a été appliquée. Pour les murs des chambres d’eau, l’utilisation du polyéthylène (PE), un matériel sans pore, a été retenu pour assurer l’étanchéité des chambres et, par effet secondaire, pour le maintien de la qualité de l’eau.
Chiffres clés :
- Volume total : 5.830 m³
- Longueur totale : 30 m
- Largeur totale : 12,30 m
- Hauteur : 27 m

Mise en service : 2017
